PHOTRON 汽車碰撞試驗、
安全實驗 高速攝像系統

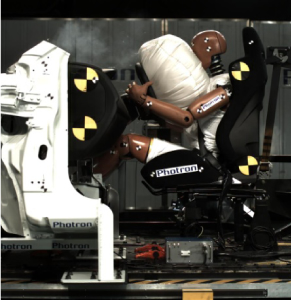

在進行汽車的整車碰撞試驗、臺車試驗、安全氣囊的展開試驗時，通過用高速攝像機進行拍攝，能夠快速拍攝出汽車車身的變形、破損及乘務人員的姿勢等情況，并可以通過慢動作來詳細解析。
PHOTRON可以對應該碰撞試驗的多種需求，共同支持更準確更簡便的測量系統。
PHOTRON 可以對應該碰撞試驗的多種需求，共同支持更準確更簡便的測量系統。
并且提供精度更高，操作更便捷的測量系統。
高靈敏度的高速攝像機
進行整體拍攝時，為了詳細觀察細小部件的動作，根據市場的需要，對高速攝像機的性能要求也更高。但是由于攝像速度越快，感光度越低，并且分辨率（像素）也會降低，所以在以往的碰撞試驗設備的照明環境下，對高速攝像機的拍攝難度也很大。

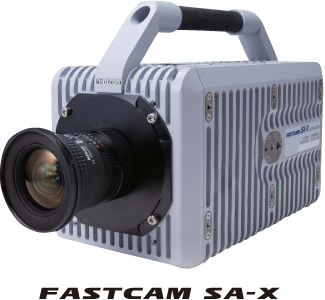

FASTCAM-SAX的分辨率為1024×1024，具有拍攝速度最大12,500幀/秒的高性能，同時實現高感光度，使現有設備的最高計測分析能力再提高數倍。
均衡型高速攝像機
通常，在汽車碰撞試驗中，對高速攝像機的最底性能要求如下所示：
?汽車1280×1024的 6:5的水平分辨率
?拍攝速度 1,000幀～2,000幀左右
?在現有照明設備下能拍攝的高感光度
并且，整車碰撞試驗是從多個角度拍攝碰撞的瞬間，但是由于數量要求幾臺～幾十臺，所以為了降低成本以及便于將其懸掛在天花板上使用，需要攝像機為一定規格的小型機。

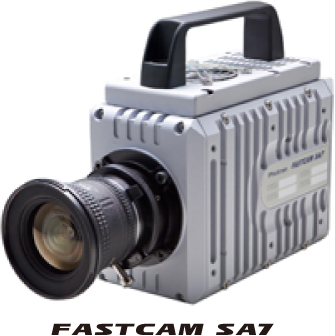

FASTCAM-SA7在小型機身上搭載了新開發的數字傳感器，是分辨率為1280×1,024的，可實現3,500幀高速性能及可導入多臺的高成本性能的新型高速攝像機。
車載用高速攝像機

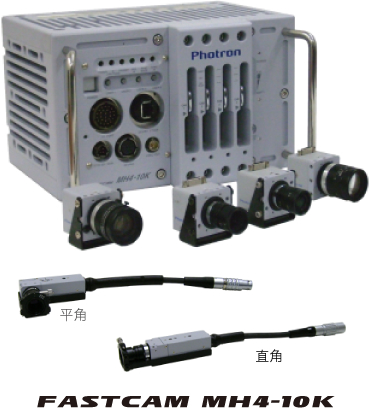

該攝像機是在進行汽車碰撞試驗時，為了拍攝發生碰撞的瞬間車內情景而開發的高速攝像機MH4。
引為以傲的是牢固機身可抗沖擊性達到100G和35毫米的立方體型的迷你攝像機可以放在汽車內部一起碰撞并拍攝。
FASTCAM-MH4也具有512×512、2000幀的拍攝性能，1臺主機器可同時控制4臺高速攝像頭。
FASTCAM-MH4廣泛應用于世界多地的汽車碰撞試驗，在歐洲曾被譽為汽車產業發展的助推器。
能夠選擇的攝像頭形狀：為了在狹窄的空間中自由正常使用并擺放攝像機，可以選擇電纜的拉拽位置及攝像機的形狀。
FASTCAM 碰撞試驗 便利功能
FASTCAM作為在碰撞試驗中使用的高速攝像機，具有支持試驗的各種功能。
外部觸發
FASTCAM設計了能夠從外部接收信號、開始拍攝、拍攝結束、等外部觸發的功能。
內存?zhèn)溆秒姵兀ㄗ赃x）
不經意間電源被切斷時，也可以保證繼續供電。
AC 100 ~ 220V /DC驅動對應
可切換為DC驅動。能夠和蓄電池組合。
支持大規模
攝像系統的構筑建
FASTCAM J-BOX
主要在同時使用5臺以上的多臺高速攝像機時，電纜配線、電源供給會成為問題，如果配合使用J-BOX的話，其配線簡單，能夠降低電纜的斷線及相對于電源的噪聲等風險。
車載攝像機用
Hi-G Light Kit
具有耐沖擊性能的LED照明?？梢酝ㄟ^電池供電，該攝像機也能夠在整車碰撞試驗的車內搭載。
車載碰撞攝像機用
耐沖擊蓄電池
具有耐沖擊性能的蓄電池在電源供給困難的整車試驗中，能夠給攝像機、照明裝置提供電源。
FASTCAM軟件的便利功能

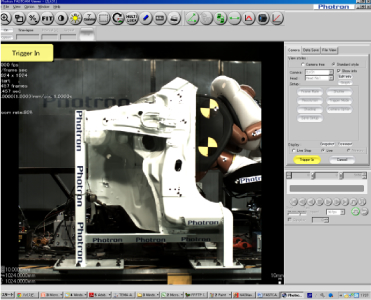

(汽車沖突試驗事例)
標準配置的高速攝像機控制軟件PFV進一步提高了碰撞試驗的效果。
作為控制高速攝像機的軟件，更搭載了放大、摳圖、測量長度、比較等碰撞試驗中必需的功能。
僅限用戶使用的特權。PFV無許可限制。在用戶公司內部，相關人員均可自由安裝軟件，在周邊的合作組織內部，也能夠在相同的環境下再現。

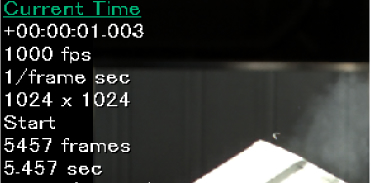

能夠正確測量時間
通過時間計數器能夠測量現象發生到結束的時間。能夠反向回放、快進、逐幀播放。

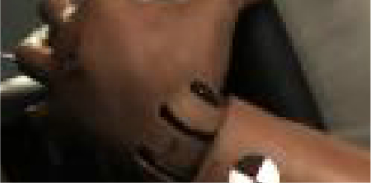

簡單的圖像放大、截圖功能
對想看的地方簡單地進行圖像放大。在分辨率界限范圍，通過鼠標即可自由設定。還能夠通過動畫只對指定的范圍進行截圖。

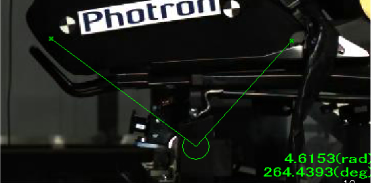

簡單測量長度、角度。
能夠簡單地測量視頻中圖像的長度和角度。
大量的數據·格式對應
簡單地寫報告、簡單地發送數據。能夠?qū)?yīng)從靜止圖像的BMP、JPEG到AVI、MPEG等的所有格式。視頻內容可以壓縮成通過郵件就可以發送的大小，并且可以簡單截取指定靜止畫面來粘貼到報告文書里。

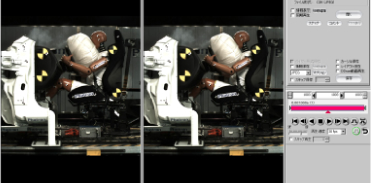

多個條件的同時比較
可以自由調節并設定回放開始時刻，并且可以實現多段視頻同時播放，通過視頻的比較，結果的好與壞一目了然。能以簡單判定出原因所在，而且還可以把2段視頻合二為一，作一個言簡意賅的報告文書。
1個軟件控制多臺攝像機
將當前已被連接的所有攝像機用樹形結構表示。點擊要調整的攝像機，即可隨意變更設定。
不僅能夠拍攝，還能通過視頻解析軟件(選配)
來分析動態視頻
標準配置高速攝像機控制軟件 PFV
進一步提高了碰撞試驗的效果。
作為控制高速攝像機的軟件，更搭
載了放大、摳圖、測量長度、比較
等碰撞試驗必需的功能。
僅限用戶使用的特權。PFV無許可限制。
在用戶公司內部,相關人員均可自由安裝軟件,
在周邊的合作組織內部,
也能夠在相同的環境下再現。

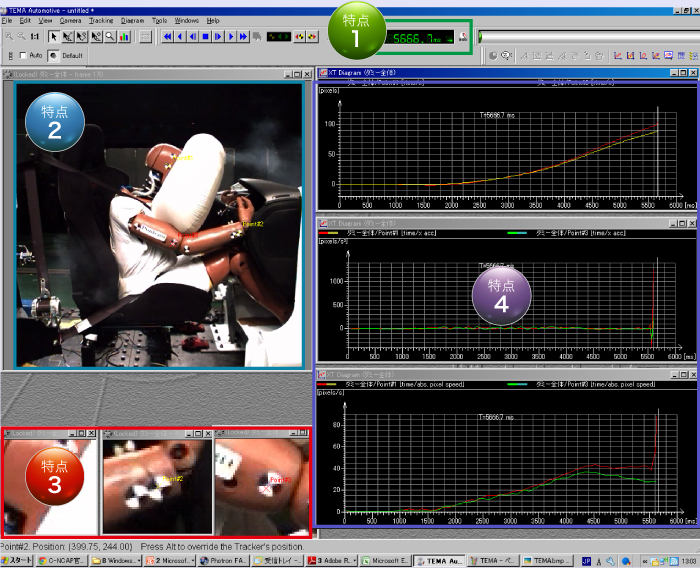

視頻分析技術如下
高速攝像機可以正確顯示時間。多少mm秒現象完成？
能夠詳細的測量。
通過視頻能夠確認實際的現象。
追蹤點的確認和放大。
能夠測量畫面上縱橫
(XY)方向的
· 位移量
· 速度
· 加速度。
圖表的橫軸表示時間、縱軸表示物理量，能夠讀取各個物理量的時間變化。
并且，能夠同時表示并比較多個點。
這些煩惱統統為你解決！
從系統的構筑到運用，生產廠家都會直接予以支持。
PHOTRON能夠在中國國內進行修理。
生產廠家會直接進行培訓。
操作手冊也是中文版的，技術咨詢也可直接用中文咨詢。
請安心放心的引進并使用
PHOTRON的產品。
