FASTCAM MH6
多通道型小型高速攝像機
適用于安全試驗的耐沖擊性
FASTCAM MH6作為分體式高速攝像機,1臺主機最多可以連接12個15x15x15mm小型攝像頭。還可以連接、混搭全高清分辨率下1000幀/秒的高分辨率攝像頭,可根據實驗情況在各種圖像分析用途中靈活搭配使用。
主機兼具堅固性及高耐沖擊性,更具備雙重數據保護功能,是碰撞安全測試車載相機的優質選擇。
主要的特長

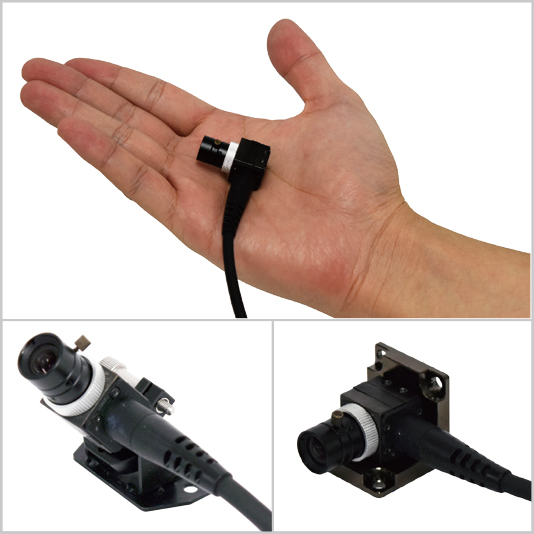

可以在狹小區域拍攝的
15mm小型攝像頭
小型攝像頭MH6 ST Camera head,
在800x600像素下可以拍攝1000幀/秒。
標配便于安裝的耐沖擊安裝支架,
大幅縮短安裝、準備時間。

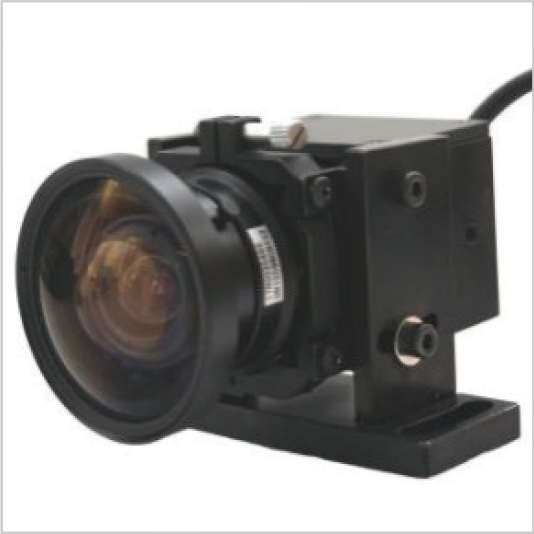

適合圖像分析的
全高清攝像頭
35mm的小型攝像頭MH6 Camera head,
在1920x1080像素下可以拍攝1000幀/秒。
采用高感光度芯片,即使黑暗處也可以清晰拍攝。

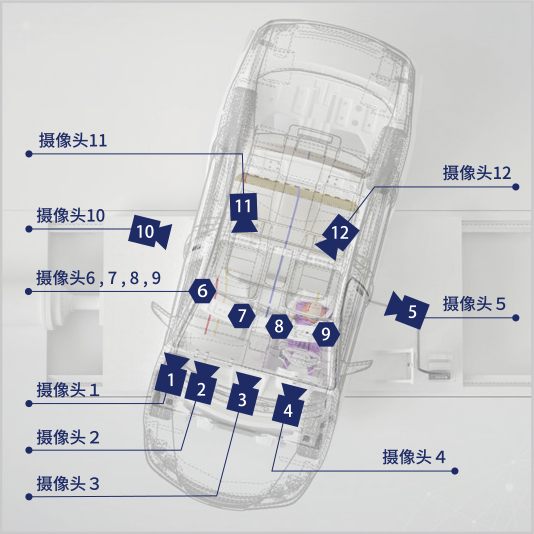

最多12通道的攝像頭
「MH6 ST Camera Head」最多可以支持
12個攝像頭完全同步拍攝。
全高清的「MH6 Camera Head」
也可混用搭配使用。

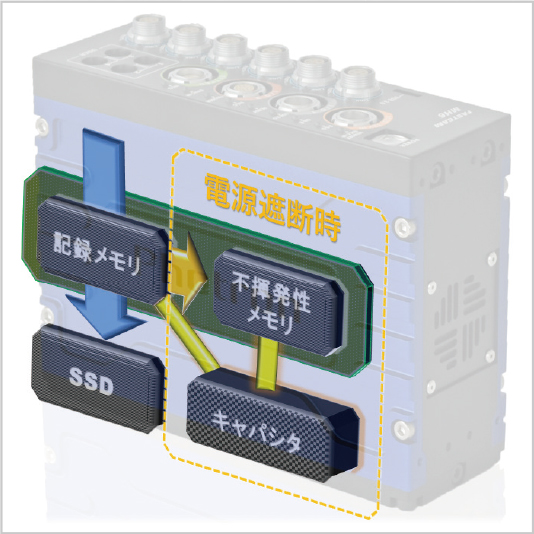

SSD/非揮發性
內存雙重備份保護
即使萬一發生斷電,內置SSD可以自動保存,
以及非揮發性內存的雙重備份保護,
確保攝影數據萬無一失。

拍攝速度 (幀/秒) |
MH6 ST Camera Head |
MH6 Camera Head |
分辨率 (像素) |
記錄時間(秒) |
分辨率 (像素) |
記錄時間(秒) |
| 標準:4GB |
4個攝像頭:6GB |
2個攝像頭:12GB |
1個攝像頭:24GB |
標準:4GB |
4個攝像頭:6GB |
2個攝像頭:12GB |
1個攝像頭:24GB |
| 750 |
800 × 600 |
5.96 |
8.94 |
17.89 |
35.79 |
1920 × 1400 |
2.12 |
3.19 |
6.39 |
12.78 |
| 1,000 |
800 × 600 |
4.47 |
6.71 |
13.42 |
26.84 |
1920 × 1080 |
2.07 |
3.10 |
6.21 |
12.42 |
| 2,000 |
800 × 312 |
4.30 |
6.45 |
12.90 |
25.81 |
1280 × 800 |
2.09 |
3.14 |
6.29 |
12.58 |
| 3,000 |
800 × 200 |
4.47 |
6.71 |
13.42 |
26.84 |
1280 × 512 |
2.18 |
3.27 |
6.55 |
13.10 |
| 5,000 |
800 × 120 |
4.47 |
6.71 |
13.42 |
26.84 |
1280 × 256 |
2.62 |
3.93 |
7.86 |
15.72 |
| 8,000 |
800 × 72 |
4.66 |
6.99 |
13.98 |
27.96 |
1280 × 196 |
2.13 |
3.21 |
6.42 |
12.84 |
| 10,000 |
800 × 56 |
4.79 |
7.19 |
14.38 |
28.76 |
1280 × 156 |
2.15 |
3.22 |
6.45 |
12.90 |
*單通道最多可連接2個ST-Cam。**混搭使用的具體記錄時間請咨詢我公司。
| 攝像頭規格 |
MH6 ST Camera Head |
MH6 Camera Head
|
| 傳感器類型 |
黑白or彩色 |
| 最大分辨率 |
800 x 600像素 |
1920 x 1400像素 |
| 最高拍攝速度(全幀) |
1,000幀/秒 |
750幀/秒 |
| 最高拍攝速度(分幀) |
10,000幀/秒 |
| 最短曝光時間 |
4usec |
| ISO感光度 |
黑白:ISO 12,500 彩色:ISO 5,000 |
| 灰度色標 |
黑白:A/D轉換8bit
彩色:A/D轉換24bit(RGB各8bit) |
| 鏡頭接口 |
M10.5接口 |
C接口 |
| 最多可連接數 |
12攝像頭 |
6攝像頭 |
| 耐沖擊性能 |
160G/10msec/6axes/1,000times |
| 攝像頭線纜長度 |
相機主機~中轉盒: 6m、9m 中轉盒~攝像頭: 2m |
相機主機~攝像頭: 7m、10m (包含攝像頭直出線1m) |
| 尺寸(WHD)/重量* |
攝像頭: 15 x 15 x 15 mm / 15g 中轉盒: 34.6x35x55mm / 167g |
35 x 35.4 x 35.4 mm / 100g |
*不含凸起物、附屬品、接頭等
| 常規規格 |
| 保存溫度/濕度 |
-20℃~60℃/85%以下(無結露) |
| 使用溫度/濕度 |
0℃~40℃/85%以下(無結露) |
| AC電源 |
100~240V, 50~60Hz, 150W |
| DC電源 |
22~32V, 135VA |
| 控制軟件 |
Photron FASTCAM Viewer 4(PFV4) |
| 標準附屬品 |
AC電源適配器x1、AC線纜x1、DC線纜x1、RJ45轉換線纜x1、網線x1、I/O線x1、
屏蔽圈x1、相機控制軟件PFV安裝盤x1、簡易使用手冊x1、出廠檢查合格證x1 |
| 配件·選配件 |
追加攝像頭(黑白or彩色)、相機線纜(6m or 9m)鏡頭(c接口orM10.5接口)、
耐沖擊支架(主機、攝像頭用)、線纜接頭防脫落卡扣、耐沖擊電池、收納箱 |
| 相機主機規格 |
MH6 Main Unit |
| 內存容量 |
最大24GB(標準4GB/1通道)
*具備內存共享功能 |
| 內置存儲 |
SSD 512GB |
| 通訊接口 |
千兆以太網、USB3.0 |
| 觸發模式 |
起始點、中心點、終止點、手動、
隨機、隨機中心點、隨機手動 |
| 外部信號 |
輸入:觸發(TTL/開關)、同步信號、
準備信號、事件標記信號、IRIG
輸出:觸發、同步信號、準備信號、
曝光信號、記錄信號 |
| 外部同步信號 |
輸入:+3.3~+12Vp-p
下降沿/上升沿(可切換)
輸出:5Vp-p
下降沿/上升沿(可切換) |
| 主要功能 |
內置SSD自動保存、電源斷電時非揮發
內存自動保存、線纜斷線警告、
溫度傳感器、加速度傳感器、內存共享、
信號延遲設置、SYNC OUT倍率編輯、
事件標記、快門鎖定、用戶快捷鍵編輯 |
| 耐沖擊性能 |
100G/10msec/6axes/1,000times |
| 尺寸(WHD)/重量* |
70x210x150㎜/3.0Kg |
*不含凸起物、附屬品、接頭等
