FASTCAM Multi
多通道，小型外觀，
適用于多角度拍攝或者3D視頻解析
[銷售結束的通知]
該產品于2021年12月1日起停止銷售。銷售結束后的維修、維護，檢查校正服務，將持續支5年后的2025年12月1日。但是，如果零件難以入手，則有可能提前終止，敬請諒解。我們將為您介紹最新的型號或相關產品，請聯系我們。
主控制器上有兩個攝像頭接口，可以簡單實現2臺攝像機同時拍攝。十分適合多角度拍攝或3D視頻解析。
小型輕量的標準攝像頭「HS-01」僅重0.98Kg，在1280×1024像素下達到4,800幀/秒、最大200,000幀/秒的高性能拍攝，使用選配件「FAST Drive」更能實現高速?長時間攝像。本產品無論是在制造業，針對研究開發、設計、品質管理、關鍵性技術開發，亦或是學術界的理工學、醫學、航空宇宙行業等，都可以發揮其優勢。
主要的特長
小型輕量?高性能的
標準主控制器「HS-01」
69× 70×151.4mm(WHD)、0.98Kg的小型輕量型攝像機控制器。
基板部分均采用密閉式堅固設計。
可以在Micro Four Thirds Lens模式下控制。
※ Micro Four Thirds Lens接頭是選配件。

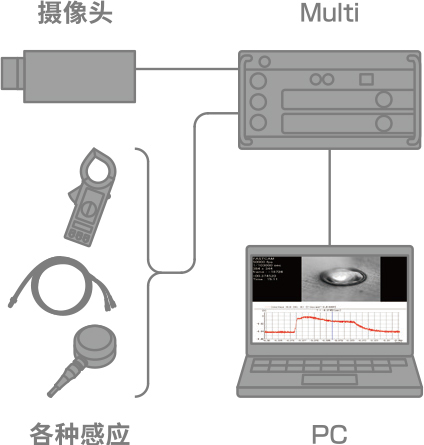

同時取得波形數據
內置波形2ch的數據儲存。
與電壓、震動、負荷等各種感應、實驗機連接時，可以同時取得攝像數據以及波形數據
2臺攝像機同時攝像
主控制器上有兩個連接處，可以同時接續2臺攝像機同時進行攝像。多角度攝像、3D視頻解析
高速數據保存?長時間攝影
使用FAST Drive，實現高速數據保存以及高速?長時間攝像。
8GB數據6秒即可保存
解析度1280×720像素、1000禎/秒環境下可以攝像約23分鐘。
*FAST Drive是選配件
| Camra Head HS-01的攝像性能 |
| 解析度（像素） |
拍攝速度 |
記錄時間 |
| 8GB機型 |
16GB機型 |
32GB機型 |
| 1280 × 1024 |
4,800 |
0.90 |
1.81 |
3.63 |
| 1280 × 1000 |
5,000 |
0.89 |
1.78 |
3.57 |
| 1280 × 800 |
6,000 |
0.93 |
1.86 |
3.72 |
| 1280 × 720 |
6,000 |
1.03 |
2.07 |
4.14 |
| 1280 × 616 |
8,000 |
0.90 |
1.81 |
3.63 |
| 1280 × 248 |
16,000 |
1.12 |
2.25 |
4.50 |
| 1280 × 24 |
150,000 |
1.24 |
2.48 |
4.96 |
| 1024 × 576 |
8,000 |
1.21 |
2.42 |
4.85 |
| 896 × 720 |
6,000 |
1.47 |
2.95 |
5.91 |
| 896 × 488 |
10,000 |
1.30 |
2.61 |
5.23 |
| 768 × 768 |
6,000 |
1.61 |
3.23 |
6.47 |
| 768 × 512 |
8,000 |
1.81 |
3.63 |
7.27 |
| 640 × 480 |
10,000 |
1.86 |
3.72 |
7.45 |
| 640 × 320 |
12,500 |
2.23 |
4.47 |
8.94 |
| 640 × 8 |
200,000 |
5.58 |
11.17 |
22.35 |
| FAST Drive 2TB直接記錄時的攝像性能 |
| 解析度（像素） |
拍攝速度 |
記錄時間 |
| 內置DAQ未使用時 |
內置DAQ使用時 |
| 1280 × 1024 |
750 |
21分42秒 |
21分42秒 |
| 1280 × 720 |
1,000 |
23分 9秒 |
23分 9秒 |
| 1280 × 384 |
2,000 |
21分42秒 |
21分42秒 |
| 1280 × 232 |
3,200 |
22分27秒 |
22分27秒 |
| 1280 × 176 |
4,000 |
23分40秒 |
23分40秒 |
| 1280 × 144 |
5,000 |
23分09秒 |
23分 8秒 |
| 1280 × 72 |
10,000 |
23分09秒 |
23分 9秒 |
| 1280 × 32 |
25,000 |
20分50秒 |
20分49秒 |
| 1280 × 16 |
50,000 |
20分50秒 |
20分48秒 |
| 1024 × 768 |
1,000 |
27分07秒 |
27分 7秒 |
| 896 × 504 |
2,000 |
23分37秒 |
23分37秒 |
| 768 × 432 |
3,000 |
21分26秒 |
21分26秒 |
| 640 × 480 |
3,200 |
21分42秒 |
21分42秒 |
| 640 × 360 |
4,000 |
23分 9秒 |
23分 8秒 |
| 640 × 8 |
200,000 |
20分50秒 |
20分44秒 |
| 主控制器（FAST Drive對應款） |
| 1ch型 |
FASTCAM Multi Main Unit type 1ch-8GB-FD |
容量8GB |
| FASTCAM Multi Main Unit type 1ch-16GB-FD |
容量16GB |
| FASTCAM Multi Main Unit type 1ch-32GB-FD |
容量32GB |
| 2ch型 |
FASTCAM Multi Main Unit type 2ch-8GB-FD |
容量8GB |
| FASTCAM Multi Main Unit type 2ch-16GB-FD |
容量16GB |
| FASTCAM Multi Main Unit type 2ch-32GB-FD |
容量32GB |
| 攝像頭 |
黑白 |
Camera Head HS-01 type 200K-M |
1280×1024@4,800fps
最高750,000fps |
| 彩色 |
Camera Head HS-01 type 200K-C |
1280×1024@4,800fps
最高750,000fps |
| *配件中含：F卡口(針對G型鏡頭)、C卡口 |
| 攝像機電纜線 |
FASTCAM Multi Camera Cable 5m |
標準攝像電纜線 5m |
| FASTCAM Multi Camera Cable 10m |
標準攝像電纜線 10m |
| FASTCAM Multi Bulkhead Cable 5m |
延長用攝像電纜線 5m |
| FASTCAM Multi Bulkhead Cable 10m |
延長用攝像電纜線 10m |
| *可與標準攝像電纜線的分割、延長電纜線的連接；最長可延長至50m |
| FASTCAM Multi Main Unit |
| 攝像機主機 |
堅固RV構造（帶風扇密閉機身）*搭載風扇停止功能 |
| 鏡頭ch數 |
1ch/2ch |
| 儲存容量 |
8、16、32GB可選 |
| 容量分割 |
最大分割為64個 |
| 各種信號輸入 |
輸入：觸發(TTL/開關)、同步信號、ready信號、event信號、IRIG
輸出：觸發、同步信號、ready信號、曝光中信號、記錄中信號 |
內部DAQ
（模擬波形測定） |
分解能：12bit，輸入ch數：2ch
最大采樣頻率：2MHz（10point/閃光自動采樣）
輸入電壓：±2V/±4V/±8V/（可通過操控軟件切換）
輸入式樣：非絕緣；輸入方式：單頻；輸入電阻：50Ω |
| 外部同期信號 |
0V~ +12V（H級別+2.5～+12V）可變周波數同期可 |
| 數字接口 |
Gigabit Ethernet，F(xiàn)AST Drive 2TB |
| 視頻信號輸出 |
VIDEO OUT（*MiniDisplayPort、HDMI）
HD-SDI |
| 外部操控 |
PC端Gigabit Ethernet操控（標準配件中含有操控軟件）
遠程操控 |
| 操控用軟件（PFV） |
MFT鏡頭選配件、專用嵌入式LED選配件的全體操控。
對應多個語種（日文，英文，法語，中文）。可以同時操控DAQ選配件和攝像機。
可以進行圖像的攝影?保存?回放、各種圖像處理、增益操控、文檔切換。 |
| 外形尺寸/重量 |
260(W)×140(H)×223(D)mm/7.7kg（不含突起部分） |
| 保管溫度 / 濕度 |
-20℃～60℃/85%以下（無結露） |
| 工作溫度 / 濕度 |
0℃～45℃/85%以下（無結露） |
| AC 電源 |
100～240V, 50～60Hz, 266W |
| DC 電源 |
22～34V, 240VA |
| Camera Head HS-01 |
| 攝像機機身 |
堅固RV構造（帶風扇密閉機身）*搭載風扇停止功能 |
| 分辨率 |
1280*1024像素 CMOS圖像傳感器 |
最高拍攝速度
（全幀） |
4800fps |
最高拍攝速度
（分幀） |
200000fps |
| 最短曝光時間 |
3.2usec |
| 自動曝光控制功能 |
標配，根據實時畫面自動調整最適合的曝光速度 |
| 濃度調階 |
黑白：AD轉換12比特/彩色：AD轉換36比特（RGB各12比特） |
| 鏡頭卡口 |
F卡口（對應G卡口），C卡口，MFT卡口（選配件） |
| 觸發方式 |
起始點，中央點，終止點，手動，隨機，隨機重置，隨機中央，隨機手動 |
| 尺寸/重量 |
69(W)×70(H)×151.4(D)mm/0.98Kg(不包含突起物，附屬品） |
| 保管溫度/濕度 |
-20℃-60℃/85%以下（無結露） |
| 工作溫度/濕度 |
0℃-45℃/80%以下（無結露） |
| *可供設定的曝光時間根據拍攝速度可能會有不同，詳細請咨詢。 |
| FAST Drive 2TB |
| 外形尺寸/重量 |
27(H)×140(W)×199(D)mm/900g（不含突起部分） |
| 保管溫度 / 濕度 |
-20℃～60℃/85%以下（無結露） |
| 工作溫度 / 濕度 |
0℃～45℃/85%以下（無結露） |
| 最大使用高度 |
2,000m |
| FAST Drive 電纜線 |
| 電纜線長度 |
50cm |
| 標準配件、選配件 |
| 標準配件 |
電源適配器×1、AC電源線×1、DC電源線×1、F接口(針對G型鏡頭)×1、C接口×1、鏡頭更換?調整用六角扳手×1個、I/O線×1、LAN線×1、相機操控用軟件PFV×1、各種操作手冊?質保證書×1部 |
| 選配件 |
MFT鏡頭（遠程操控鏡頭）選配件、專用嵌入式LED（附感應）、Main Unit 攝像機ch增設（1ch?2ch）、攝像頭單體追加、長距離電線、Main Unit 攝像機容量增設（8GB?16GB，8GB?32GB，16GB?32GB）、FAST Drive 2TB、FAST Drive 電纜，F(xiàn)AST Dock、專用便攜箱、DAQ（波形測定器）選配件、各種視頻解析軟件
|
